一、半导体电镀设备简介
半导体电镀设备是指在半导体制造过程中，利用电解原理在半导体基体表面制备金属或合金薄膜的设备。该设备广泛应用于集成电路、平板显示、太阳能电池等领域。随着科技的不断进步，半导体电镀设备的技术水平不断提高，市场需求持续增长。
二、半导体电镀分类
半导体电镀是一种重要的制造工艺，其目的是在半导体器件表面形成金属薄膜，以实现不同器件之间的电连接或作为电极。根据金属材料的不同，半导体电镀可以分为以下几类:
1.铜电镀:铜是一种常见的半导体电镀金属，被广泛应用于半导体器件的制造中。铜电镀可分为硫酸铜电镀、醋酸铜电镀、氯化铜电镀等。
2.镍电镀:镍电镀具有较好的耐腐蚀性和导电性，在半导体制造中被用作金属膜的保护层和连接层
3.铬电镀:铬电镀主要用于制造光刻掩膜和光刻模板等器件，具有较好的耐腐蚀性和抗磨损性。
4.银电镀:银电镀具有较好的导电性能和较高的光反射率。
5.钨电镀:钨电镀具有较高的熔点和硬度，被广泛应用于半导体器件的制造中。
三、半导体电镀工艺的流程是怎样的？
半导体电镀工艺是一种将金属或其他材料镀覆到半导体器件表面的制造过程，以改善器件的性能、保护器件、制备电极等。其流程通常包括以下步骤：

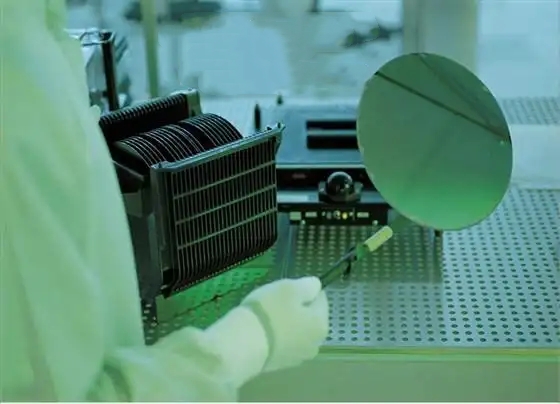

1.准备半导体基片：选择合适的半导体基片，如硅（Si）片，对其进行清洗和预处理，以去除杂质、氧化物和其他表面污染物。
2.预处理：在电镀前，需要对基片进行一系列的预处理步骤，以确保金属可以均匀地附着在表面上。这包括清洗、去除氧化层、活化表面等。
3.电解液制备：制备合适的电解液，其中包含需要电镀的金属的离子。电解液的配方根据所需的镀层材料和性质进行调整。
4.电镀：将预处理的基片放置在电解液中，将基片作为阴极，而作为阳极的金属片会被溶解并沉积在基片表面。在电场的作用下，金属离子会在基片表面上析出，形成金属镀层。
5.电镀控制：在电镀过程中，需要控制电流密度、电解液的成分、温度等参数，以确保金属镀层的均匀性、致密性和适当的厚度。
6.清洗和处理：在电镀完成后，将基片从电解液中取出，进行清洗和处理，以去除残留的电解液和其他杂质。
7.后处理：根据具体的需求，可能需要进行后处理步骤，如退火、烘干等，以进一步改善镀层的性能。
8.检验和测试：对电镀后的器件进行检验和测试，以确保金属镀层的质量和性能符合要求。
四、半导体电镀设备行业发展趋势
1、持续增长:随着物联网、汽车电子、人工智能等领域市场的快速发展与扩大，全球封装测试行业持续增长，作为封装设备的半导体封装机也将持续增长。
2、先进封装设备进一步发展:摩尔定律的瓶颈阶段已经到来，产业不能继续单纯靠品体管尺寸的缩小来驱动，需要更多先进的封装技术来缩小封装尺寸，从而进一步节省IC封装背后的空间。目前先进封装主要指DFN、OFN、Flip-Chip、WLCSP、SiP等。目前，虽然传统封装仍占据封装市场的绝大部分，但先进封装正凭借其独特的优势，逐步提升其市场应用占比。用于先进封装的半导体封装系统的市场份额也将逐年提升,市场对设备的需求将推动先进封装设备的进一步发展。
3、更加智能化:目前市场上主流的半导体封装设备已经具备较强的自动化水平和一定的智能化功能。未来随着技术的不断发展和人力成本的提升，半导体电镀设备将更加智能化，自感知、自维护、自动适应等能力将进一步提升，以适应生产需要。
4、AI+设备:A1与大数据技术的融合,将优化电镀工艺的控制策略,通过实时数据分析自动调整工艺参数,提高生产效率和产品质量，降低不良品率，实现智能化、自适应生产。
五、半导体电镀设备常用的PFA产品
1、PFA管，PFA管常见规格：
1/8英寸（1.6*3.2mm）、1/4英寸（3.96*6.35mm）、3/8英寸（6.35*9.525mm）、
1/2英寸（9.5*12.7mm）、3/4英寸（15.88*19.05mm）、1英寸（22.2*25.4mm）。
2、PFA接头，PFA焊接接头，PFA入珠接头，PFA扩口接头，三氟莱接头常见规格：包括1/8英寸、1/4英寸、3/8英寸、1/2英寸、3/4英寸和1英寸。
3、PFA阀门，常见规格：通常为1寸以下英制尺寸，如1/4寸、3/8寸、1/2寸、3/4寸、1寸。
4、PFA注塑件
5、PTFE车削件
