一、PFA材料概览

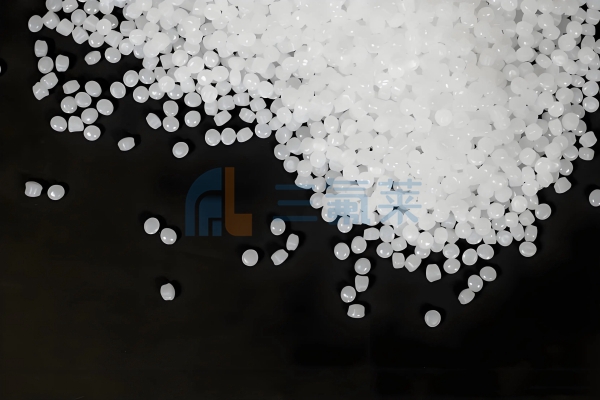

PFA，全称为Polyfluoroalkoxy，是一种由四氟乙烯和全氟烷氧基乙烯基醚共聚而成的高性能材料，也被称作可熔性聚四氟乙烯。
PFA是由全氟丙基全氟乙烯基醚与聚四氟乙烯共聚而成，具有优异的熔融粘结性能和较低的熔体粘度，同时保持了聚四氟乙烯的卓越性能，可以通过常规的热塑性成型方法进行加工。
PFA的长期使用温度范围为-80至260°C，展现出卓越的耐化学腐蚀性，几乎对所有化学品都具有抵抗力。其摩擦系数极低，电性能卓越，电绝缘性不受温度变化影响，被誉为“塑料界的王者”。
PFA的耐化学药品性能与聚四氟乙烯相近，但优于偏氟乙烯。
PFA在抗蠕变、压缩强度、拉伸强度和伸长率方面均优于聚四氟乙烯，且具有出色的介电性能和耐辐射性能，阻燃性能也非常显着。
PFA无毒无害，具有生理惰性，甚至可以用于人体植入。
二、PFA材料的成型与加工技术
PFA树脂的加工工艺主要包括模压成型、挤出成型和注射成型三种方法。
模压成型适用于熔指在0.8~3.0g/10min的PFA产品，这些产品分子量高、粘度大，适合模压成型。模压成型的温度范围为330~380℃，压力为5.0~14.0MPa，需在成型温度下保持20~30分钟，然后在压力下缓慢冷却至200~240℃后脱模。模具设计时需考虑PFA的高熔体粘度和高成型温度。
挤出成型适用于熔指大于3.0g/10min的PFA产品，主要用于生产管材、线缆绝缘层和薄膜等。PFA挤出成型的螺杆长径比通常为20:1，挤出温度控制在330~425℃，转速为3~50r/min。由于PFA的高熔体粘度，挤出成型时需要较高的拉伸比以获得光滑的挤出物。
注射成型适用于熔指在16~30g/10min的PFA产品，适合生产形状复杂的航空、航天工业、电子电气工业零件和医学、化学试验器具等。注射成型使用的螺杆挤出机塑化能力强，混炼物料均匀，滞料少，对模具传递应力快。
三、PFA材料在电线领域的应用
PFA材料在电线电缆绝缘领域的表现尤为出色。它能在260℃的高温下使用，非常适合制造加热电线和特殊电线。
(1) 加热电线
PFA加热电线因其耐高温和耐应力开裂的特性，非常适合用于加热系统。与传统蒸汽加热相比，PFA加热电线提供了更好的保温性、便利的控制性和经济性。特别是在较短的管道加热中，PFA加热电线的应用更为广泛。对于长距离管道加热，由于电压降问题，PFA加热电线可能不是最佳选择。
SECT法是一种利用交流电表面效应的管道加热方法。PFA电线在SECT管内通过交流电，使管道内壁发热，实现加热。这种结构不仅利用了PFA的耐热性和耐应力开裂性，还利用了其低摩擦性，使得PFA电线能够顺利地敷设于发热钢管内。
(2) 特殊电线
在地热发电领域，PFA电缆的应用也非常关键。地热发电需要将地下深层的高温、高压蒸汽通过透平发电机转化为电能。在这种环境下，电缆需要承受高温和硫化氢气体的腐蚀。PFA电缆因其耐高温蒸汽和耐腐蚀的特性，成为了地热探查和发电中的理想选择。
三氟莱，高纯氟塑料制品生产厂家，半导体工厂高纯PFA管供应商。
本文由三氟莱PFA管小姐姐原创，欢迎关注，带你一起长知识！
