一、PFA波纹管材料特性奠定传输基础
PFA（全氟烷氧基聚合物）波纹管的核心优势源于其分子结构的稳定性。该材料由碳氟键构成，键能高达485 kJ/mol，使其在-80°C至260°C范围内保持物理性能稳定。这种特性使波纹管能承受半导体工艺中反复的高温氧化（如CVD工艺）和低温冷却循环，例如在离子注入环节中接触-50°C的低温气体时仍保持柔韧性。
化学惰性是另一关键特性。PFA几乎不与所有强酸（氢氟酸、硝酸）、强碱（氢氧化钾）及有机溶剂发生反应，这确保其在输送三氟化氮（NF₃）、六氟化钨（WF₆）等蚀刻气体时不会引入杂质。实验室数据显示，PFA对HF的渗透率低于0.01 g·mm/(m²·d)，远优于普通PTFE材料。

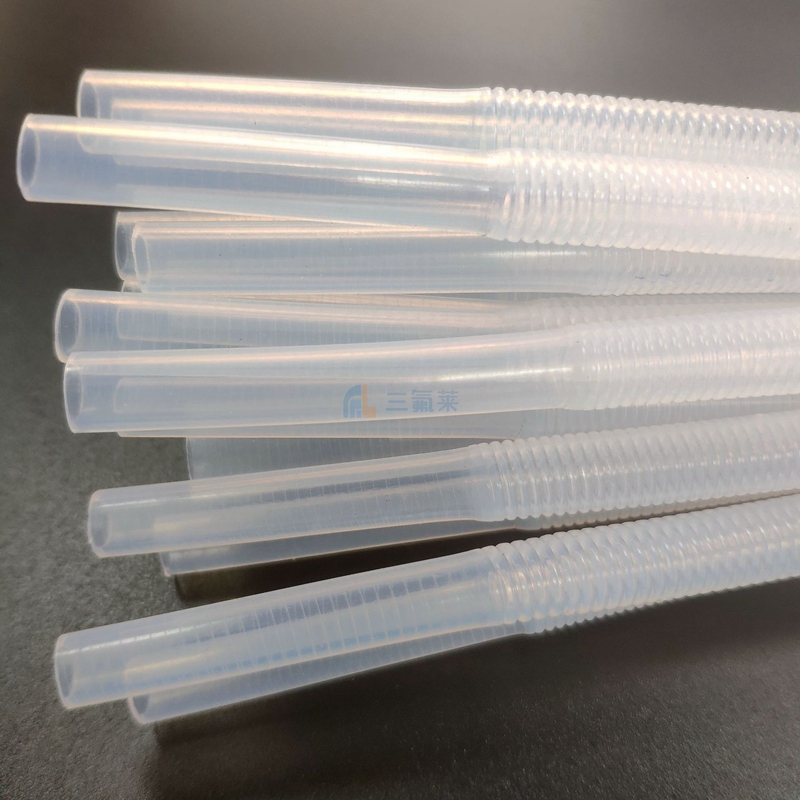

二、PFA波纹管的结构特性
独特的波形设计使PFA管具备轴向伸缩15%-20%的能力，这一特性有效解决了设备振动和热胀冷缩导致的管道应力问题。例如在ALD（原子层沉积）设备中，波纹管可吸收腔体因温度骤变产生的3mm位移量，避免密封失效。
密封性能通过两种机制实现：一是波纹结构在压力下产生径向变形，与法兰形成面接触；二是PFA材料自身0.28的低摩擦系数，使密封面贴合度达到99.6%。实测数据表明，在10⁻⁷Pa的真空环境下，三氟莱PFA波纹管的氦气泄漏率小于1×10⁻¹⁰mbar·L/s。
三、洁净度控制的关键技术
半导体级PFA波纹管的纯度标准需满足SEMI F57规范，金属离子含量控制在ppb级。采用科慕、大金进口原料生产的管材，钠（Na）、钾（K）等关键杂质含量小于0.1 ppb。
表面处理技术进一步降低颗粒吸附。通过等离子体抛光后，PFA管内壁粗糙度Ra值可达0.05μm，比传统机械抛光降低80%的颗粒残留。在28nm制程中，该技术使气体输送系统的颗粒污染从50个/m³降至5个/m³以下。
四、PFA波纹管在核心工艺中的具体应用
在薄膜沉积环节，PFA波纹管输送的硅烷（SiH₄）气体纯度需达到99.99999%。其低析出特性可将碳氢化合物释放量控制在0.01μg/m³，避免晶格缺陷。而在蚀刻工序中，波纹管需连续承受100小时以上的氯气（Cl₂）冲击，材料质量损失率仅0.003%/cycle。
对于3D NAND等先进制程，PFA波纹管在垂直通孔蚀刻中展现独特优势。其柔韧性允许管路在有限空间内完成20次以上弯曲安装，且内径变形率小于2%，保障气体流量稳定性。
三氟莱，高纯氟塑料制品生产厂家，半导体工厂高纯PFA管供应商。
本文由三氟莱PFA管小姐姐编辑，欢迎关注，带你一起长知识！
